Indikace LED

Edge

V následujícím článku naleznete popis indikačních LED, všech jednotlivých stavů jednotek Unipi Edge.

Název	Funkce	Význam	Barva
PWR	Svítí	Indikace napájecího napětí	Červená
ACT	Bliká	Indikuje běh operačního systému Chování lze změnit	Zelená
Digital inputs (DI)	Svítí	Indikace log.1 na vstupu	Zelená
Digital outputs (DO)	Svítí	Indikace sepnutí výstupu	Zelená
TX (S - RS485)	Svítí	Indikace vysílání na sériové lince	Zelená
RX (S - RS485)	Svítí	Indikace přijímání na sériové lince	Zelená
User LEDs (X)	Volitelná	Volně programovatelné uživatelské LED	Zelená
WiFi (optional)	Svítí	Indikace bezdrátového spojení	Zelená

(!)

Poznámka:
Chování ACT LED může být změněno. K LED lze přistupovat přes /sys/class/leds/act-led. V továrním nastavení je nastavena na funkci „timer“.

Přehled funkcí a stavů indikačních diod

LED	Nesvítí	Svítí	Blikání
SIM	LTE služba není aktivní (není nainstalována či je vypnuta)	SIM je v provozu	Pomalé blikání - SIM není vložena či došlo k jejímu poškození Rychlé blikání - nesprávný PIN
NET	Neregistrováno do LTE sítě	Registrováno do LTE sítě	—
SIG	Žádný signál	Vynikající signál	Síla signálu - čím rychlejší blikání, tím lepší signál
INT	Žádný přístup k WAN	Jednotka je online, záložní rozhraní je aktivní (případně pouze jedno WAN rozhraní aktivní)	Pomalé blikání - připojeno přes hlavní WAN rozhraní, záložní rozhraní je neaktivní Rychlé blikání - připojeno přes záložní WAN rozhraní

(i)

Poznámka:
Blikání všech LED - probíhá restart LTE modulu

Následující kapitoly obsahují popis všech stavů LED pro jednotku Edge:

Normální spuštění
Spuštění v servisním režimu
Nahrávání/zálohování OS
Běžných funkcích - komunikace pro sériových linkách, DirectSwitch, MasterWatchDog
Aktualizace FW na deskách I/O

Nesvítí žádná dioda

Stav: Vypnuto

Není připojeno napájení jednotky. Pokud se na jednotce ani po připojení napájení PWR LED nerozsvítí, vyzkoušejte jiný napájecí zdroj. Pokud se stav nezmění ani po výměně zdroje, je pravděpodobné, že došlo k poškození jednotky. V tomto případě kontaktujte technickou podporu.

Svítí PWR

Stav: Zapnuto

Jednotka je připojena k napájení. Pokud je jednotka spuštěna v běžném nebo servisním režimu a setrvá v tomto stavu déle než minutu beze změny je možné, že je poškozena. V tomto případě kontaktujte technickou podporu.

Tento stav LED diod nastává, také při režimu inicializace.

Svítí PWR, ACT svítí a krátce pohasíná

Stav: Běží OS v hlavním procesoru

ACT LED:
ON: 2000ms / OFF: 50ms

Operační systém v zařízení běží. Vše je v pořádku.

Svítí PWR, ACT svítí a krátce pohasíná, TX a RX blikají

Stav: Provoz na RS-485

TX/RX LED:
náhodně blikají

Program v jednotce komunikuje po sériové lince S1-RS485.

Svítí PWR, ACT nesvítí a ostatní blikají

Stav: Servisní režim

Rychlost blikání:
ON: 600ms / OFF: 600ms

Jednotka je spuštěna v servisním režimu.

Svítí PWR, ACT nesvítí a ostatní rychle blikají

Stav: Nahrávání/zálohování

Rychlost blikání:
ON: 80ms / OFF: 80ms

Indikace nahrávání, popř. zálohování OS.

DirectSwitch funkce

Funkce DirectSwitch je implementována přímo v mikroprocesoru I/O a je proto nezávislá na řídícím SW, tedy i na komunikaci se vstupy a výstupy. Více o této funkci se dočtete v článku věnovaném popisu vstupů a výstupů. Funkci lze nakonfigurovat do jednoho ze tří režimů, jejich krátký popis a názornou indikaci LED naleznete níže:

DirectSwitch Copy (kopírovat)

Stav vstupu je zapsán na výstup.

DirectSwitch Inverse-copy (kopírovat inverzně)

Negovaný/opačný stav vstupu je zapsán na výstup.

DirectSwitch Toggle (přepnout)

Pokud je na vstupu detekována náběžná hrana, stav výstupu je negován.

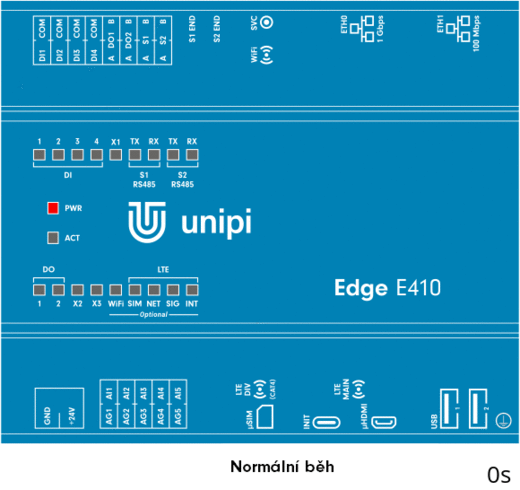

Master Watchdog

Pokud je funkce na mikroprocesoru povolena, procesor nepřetržitě monitoruje komunikaci z výpočetního modulu. Pokud během nastaveného času nejsou detekovány žádné příkazy, procesor I/O se automaticky restartuje a nastaví uloženou výchozí konfiguraci. Více o této funkci se dočtete v článku věnovaném popisu vstupů a výstupů.

Aktualizace firmware desky I/O

Při přehrávání FW desky I/O svítí, všechny LED v horní i dolní řadě, kromě každé čtvrté. Do tohoto pravidla se zahrnují i LED, které nejsou osazeny.

Dokončení aktualizace je indikováno rozsvícením každé druhé LED a následný restart sekce I/O je indikován rozsvícením všech LED, včetně ACT.

Jednotku Unipi Edge lze v základu spustit ve třech režimech. V běžném režimu, v servisním režimu a v režimu inicializace . První dva režimy jsou indikovány specifickým blikáním LED diod.

V běžném režimu

Při běžném spuštění sledujte diodu ACT. Po připojení napájení v zařízení nejprve startuje zavaděč OS „uboot“. Dokončení zavádění OS je signalizováno velmi krátkým bliknutím. Po chvíli začne startovat OS.

V běžném režimu se můžeme setkat s následujícími stavy LED:

Popis chování	Význam	Nesvítí	Svítí
Svítí všechny po dobu 300 ms	Start procesoru (připojení napájení)	-	300ms
Svítí každá druhá (sudé)	SW reset procesoru	-	1000ms
Svítí všechny kromě každé čtvrté	Je přehráván Firmware. Nevypínejte jednotku!	-	>1000ms

V servisním režimu

(i)

Hledáte-li návod pro vstup a práci v servisním režimu, pokračujte na tento článek.

Tlačítko SERVICE (SVC) je sepnuto a drženo před připojením napájení. Po připojení napájení nejprve startuje zavaděč OS „uboot“. Přibližně 5 vteřin po připojení napájení je možné tlačítko pustit.

Následně se spustí servisní režim signalizovaný pomalým blikáním všech diod, kromě PWR a ACT.

V režimu inicializace

(i)

Hledáte-li návod pro vstup a práci v režimu inicializace, pokračujte na tento článek.

Tento režim nemá indikaci LED diod. Při zapnutí zařízení v tomto režimu zůstanou všechny LED kromě PWR vypnuté.
