Rozšiřující moduly Unipi Extension

Unipi Extension je modul pro rozšíření počtu digitálních a/nebo analogových vstupů a výstupů řídicího systému, komunikující protokolem Modbus RTU po sériové lince RS-485. Je plně kompatibilní s jednotkami Unipi i řídicími systémy třetích stran s podporou Modbus RTU.

Následující seznam představuje přehled online dokumentace k produktům Unipi Extension:

1. Přehled modelů Unipi Extension
2. Bezpečnostní pokyny
   1. Instalace a montáž
   2. Provozní bezpečnost
   3. Údržba a servis
3. První kroky
   1. Zapojení
   2. Provoz modulu
4. Indikace LED
5. Vstupy a výstupy
   1. Digitální vstupy
   2. Reléové výstupy
   3. Analogové vstupy - typ 1 (xS51)
   4. Analogové vstupy - typ 2 (xS52, xS53, xS54)
   5. Analogové výstupy
6. Komunikace a adresace
   1. SW konfigurace pomocí ModbusRTU
   2. HW konfigurace pomocí přepínačů
7. Ke stažení
   1. Produktový list (datasheet)
   2. Modbus mapa registrů
8. Technické parametry
   1. Popis konektorů
   2. Digitální vstupy
   3. Reléové výstupy
   4. Analogové vstupy (typ 1)
   5. Analogové vstupy (typ 2)
   6. Analogové výstupy
   7. Rozhraní RS-485
   8. Provozní, instalační a skladovací podmínky

Moduly Extension xS jsou dostupné v několika variantách, kombinující digitální vstupy, reléové výstupy a analogové I/O. Sériová linka RS-485 slouží pro komunikaci s řídicí jednotkou.

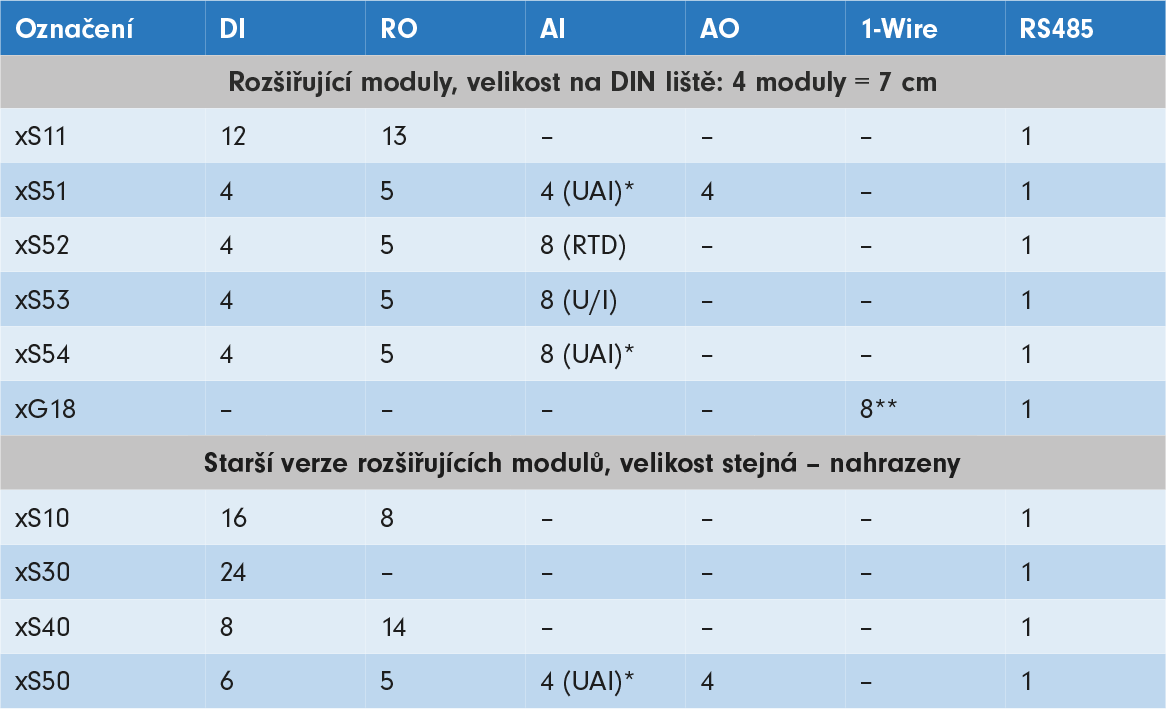

Konkrétní modely a jejich specifika jsou rozepsány níže:

* rozsahy měření se mohou u různých modelů lišit
** 1-Wire pouze pro měření senzoru DS18b20

Rozšiřující moduly jsou levným a jednoduchým řešením pro rozšíření systému o další vstupy a výstupy. Různé varianty rozšiřujících I/O modulů xS zajistí správnou kombinaci pro každý projekt. Díky modulům xS není potřeba rozšiřovat systém o další PLC, což přináší úsporu nákladů, snadnější údržbu a flexibilitu systému. Na jednu sběrnici pak lze umístit více rozšiřujících modulů a vytvořit tak síť s vysokým počtem vstupů a výstupů řízenou jedním PLC.

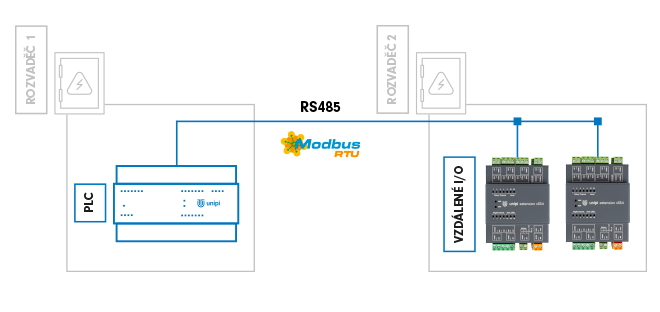

Rozšiřující moduly lze použít i pro zpřístupnění vstupů a výstupů v jiné lokaci než ve které je umístěn rozvaděč s jednotkou, např. vedlejší místnost, jiné patro apod. Rozšiřující modul lze jednoduše umístit do rozvaděče v dané lokaci, připojit k němu ovládaná zařízení a následně jej jediným sériovým kabelem připojit k jednotce. Významně se tím sníží náklady na kabeláž a údržbu. Zkrácení kabeláže také pomáhá předcházet problémům s rušením u analogových signálů.

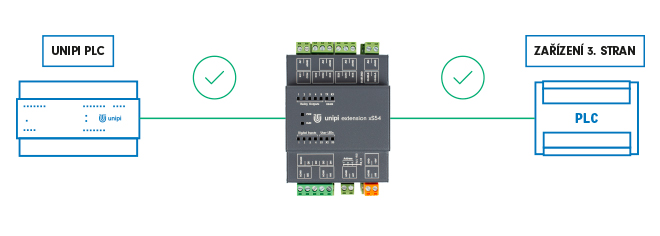

Díky široce využívané sériové lince RS-485 a protokolu Modbus RTU jsou moduly Unipi xS plně kompatibilní se všemi řídicími jednotkami Unipi, stejně tak se všemi zařízeními, které tuto sériovou linku a protokol podporují.
