V následujícím článku naleznete technické parametry, popis konektorů, vstupů/výstupů a také skladovací, instalační a provozní podmínky modulů Unipi Edge.
Popis konektorů a tlačítka
Označení
Význam
+24V
Svorka napájení - kladný pól
GND
Svorka napájení - záporný pól
DI
Digitální vstup
COM
Společný terminál digitálního vstupu – záporný pól
DO
Digitální výstup
AI
Analogový vstup
AG
Analogový vstup - záporný pól
SA / SB
Terminály komunikační linky RS-485
ETH
Ethernet port
μHDMI
micro HDMI port
USB
USB A 2.0 port
INIT
USB-C port (pouze pro servis)
WiFi
Rozhraní bezdrátové antény
μSIM
slot micro sim karty
LTE MAIN
Rozhraní LTE antény (Main)
CAT4 DIV / GNSS
Rozhraní LTE Cat 4 antény (Diversity) nebo GNSS antény
SVC
Servisní tlačítko
Provozní, instalační a skladovací podmínky
Typ řídícího zařízení podle účelu
Provozní řídící zařízení
Typ řídícího zařízení podle konstrukce
Nezávisle namontované řídící zařízení
Provozní podmínky
Teplota -20 ... +60 °C, relativní vlhkost 10 ... 95 %, bez agresivních látek, kondenzujících par a mlh
Skladovací podmínky
Teplota -40 ... +85 °C, relativní vlhkost 10 ... 95 %, bez agresivních látek, kondenzujících par a mlh
Stupeň krytí IP (IEC 529)
IP 20
Instalace
Na 35 mm DIN lištu (EN 60715, 35 mm) do rozvaděče (držák a šrouby součástí balení)
Pracovní poloha
Horizontálně uvnitř vertikálního krytí
Nadmořská výška
do 2000 m
EMC zóna imunity
B (odpovídá IEC 61000-6-2)
Třída ochrany
III
Kategorie přepětí
II
Stupeň znečištění
2
Typ automatického působení řídícího zařízení
1
Třída funkce programového vybavení
A
Třída řídící funkce
A

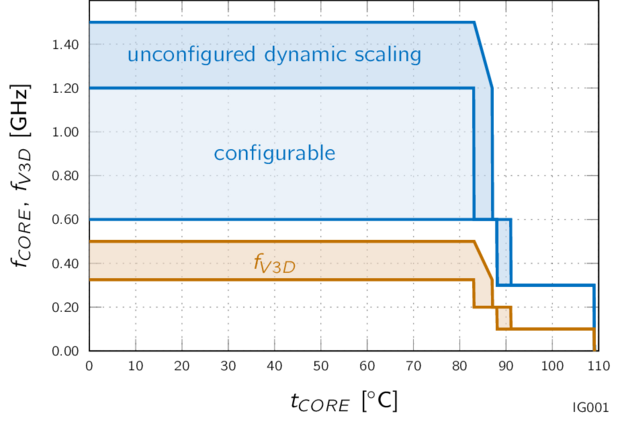

Závislost frekvence jádra procesoru a jádra GPU na teplotě
Upozornění:
Teplota jádra se od teploty okolí většinou liší o 20 °C. Rozdíl teplot se může lišit v závislosti na aktuální zátěži CPU a GPU jader, ventilaci rozvaděče, použitém DIN držáku a délce DIN lišty.
Typický vstupní proud (při jmenovitém napětí 24 V⎓)
0,25 A*
0,18 A*
Maximální vstupní proud (při jmenovitém napětí 24 V⎓)
1 A*
0,7 A*
*
Platí pouze pro základní varianty bez rozšíření.
Upozornění:
V případě velkého odběru napájení (plný vysílací výkon LTE a 100 % zátěž procesoru) ve vysokých okolních teplotách blížícím se maximální provozní teplotě používejte 24 V⎓ zdroj napájení. Napájení 12 V⎓ může způsobit spuštění vnitřní ochrany.
Konektory
Funkce konektoru
Napájení
Ostatní
Označení konektoru
xinya XY2500F-B
SVPS 15EDGKNHC-3.5
Minimální průřez vodiče
0,75 mm2
Min. 0,2 mm2
Maximální průřez vodiče
2,5 mm2
1,5 mm2
Rozteč
5,08 mm
3,5 mm
Maximální síla utažení
0,4 Nm
-
Typ konektoru
Oddělitelné svorky
Oddělitelné svorky
Rozměry a hmotnost
Rozměry (Š x V x H)
108 × 90 × 56 mm
Hmotnost
V závislosti na modelu - okolo 200-290 g
Varianta DIN držáku
Základní
Alternativní
Označení
AL
TSH-35
Tloušťka mezi zařízením a DIN lištou
3,5 mm
7 mm
Hmotnost držáku
61 g
14 g
Materiál držáku
Hliník
Plast
Šroubky pro držák (součást balení)
3x M3x5, plochá hlava
2x 3×7 mm, válcová hlava
Unipi Edge přední strana (míry v mm):
Unipi Edge pohled z profilu (míry v mm):
vlevo - alternativní (TSH-35) DIN držák
napravo - základní (AL) DIN držák
Digitální vstupy
Vstupní svorky
DIx
Společný vodič
COM
Druh vstupu
SINK
Logická úroveň 0
-3 … 5 V ⎓
Logická úroveň 1
9 … 35 V ⎓
Nedefinovaný stav
5 … 9 V ⎓
Maximální napětí
35 V ⎓
Vstupní odpor pro logickou úroveň 1
6 200 Ω
Úbytek napětí na diodě DI
1,2 V
Minimální délka pulzu
20 μs
Typické zpoždění 0 → 1
20 μs
Typické zpoždění 1 → 0
60 μs
Maximální frekvence čítačového vstupu
10 kHz
Volitelné funkce vstupů
Čítač s pamětí, Direct Switch
Galvanické oddělení
Ano, viz obrázek níže (Pracovní izolace nesmí opustit SELV)
Vnitřní izolace digitálních vstupů
Digitální výstupy
Výstupní svorky
DOx
Konektory výstupní svorky
A, B
Druh výstupu
Solid state MOSFET relé
Druh zátěže výstupu
Odporová zátěž (Konkrétní hodnoty níže)
Maximální spínané napětí
48 V ⎓
Spínaný proud - trvalý (do 25°C)
500 mA
Redukce trvalého spínaného proudu (nad 25°C)
5 mA / °C
Spínaný proud - pulsní
1,5 A
Nejvyšší zkratový proud
6 A
Celková jmenovitá zátěž
48 V⎓, 500 mA
Ochrana induktivní zátěžě
Ne, je potřeba zapojení externího odrušovacího členu
Maximální rychlost spínání
500 Hz / 8 bit
Volitelné funkce výstupu
PWM
Maximální frekvence PWM (doporučená)
200 Hz
Maximální rozlišení PWM
16 bits
Galvanické oddělení
Ano, viz obrázek níže (Pracovní izolace nesmí opustit SELV)
Vnitřní izolace digitálních výstupů
Analogové vstupy
Upozornění:
Každý analogový vstup má přiřazený i odpovídající záporný terminál pod sebou. Zapojení na jiný záporný terminál nebo zem může mít za následek vyšší nepřesnosti měření, horší EMC a obcházení vnitřních ochranných obvodů.
Vstupní svorky
AIx
Záporné svorky
AGx
Druh vstupu
SINK (měření relativně vůči zemi)
Funkce vstupu
Měření napětí 0–10 V⎓
Měření napětí 0–2,5 V⎓
Měření proudu 4–20 mA
Měření odporu 90–2000 Ω
Přepěťová ochrana
Ano, integrovaný transil
Maximální vstupní napětí
15 V⎓
Maximální vstupní proud
25 mA
Galvanické oddělení
Ano, viz obrázek níže (Pracovní izolace nesmí opustit SELV)
Upozornění:
U měřených hodnot mimo specifikovaný rozsah měření může dojít ke snížení přesnosti měření a/nebo ke snížení vstupní impedance.
Při silném rušení do kabelu (ČSN EN 6100-6-4) může dojít ke snížení přesnosti měření až na 1 % z měřené hodnoty, je doporučeno použití přídavných EMC filtrů na kabelu a stíněných vodičů (stínění propojit s kostrou přístroje).
Napětí 0-10 V
Dostupné na vstupech
AI1, AI2, AI3
Rozsah měření
0,1–10V
Přesnot měření
±0,2 % (z rozsahu)
Vstupní odpor
Přibližně 13,9 kΩ
Rozlišení
24 bit
Doba převodu
100 ms
Vnitřní izolace AI pro režim měření napětí 0-10 V
Napětí 0-2,5 V
Dostupné na vstupech
AI2, AI3
Rozsah měření
0,1–2,5V
Přesnost měření
±0,2 % (z rozsahu)
Vstupní odpor
Přibližně 13,9 kΩ
Rozlišení
24 bit
Doba převodu
100 ms
Vnitřní izolace AI pro režim měření napětí 0-2,5 V
Proud 4-20 mA
Dostupné na vstupech
AI2, AI3
Rozsah měření
4–20 mA
Přenost měření
±0,2 % (z rozsahu)
Vstupní odpor
Přibližně 100 Ω
Rozlišení
24 bit
Doba převodu
100 ms
Vnitřní izolace AI pro režim měření proudu 4-20 mA
Odpor 90-2000 Ω
Dostupné na vstupech
AI4, AI5
Rozsah měření
90–2000 Ω
Připojení
Dvouvodičové
Měřící proud
< 0,3 mA (střední hodnota)
Rozlišení
24 bit
Přesnost měření
±0,1 % (V rozsahu provozních teplot)
Doba převodu
100 ms
Kompatibilní čidla
Pt100/Pt1000 (tol. ±0,3 ˚C + 0,03 °C/K nad 50 °C okolní teploty),
Ni100/Ni1000/2k reostat,
a další..
Poznámka:
Kompenzace odporu přívodních vodičů i převod na teplotu podle zvoleného senzoru je ponechána na uživatelské aplikaci.
Vnitřní izolace AI pro režim měření odporu 90-2000 Ω

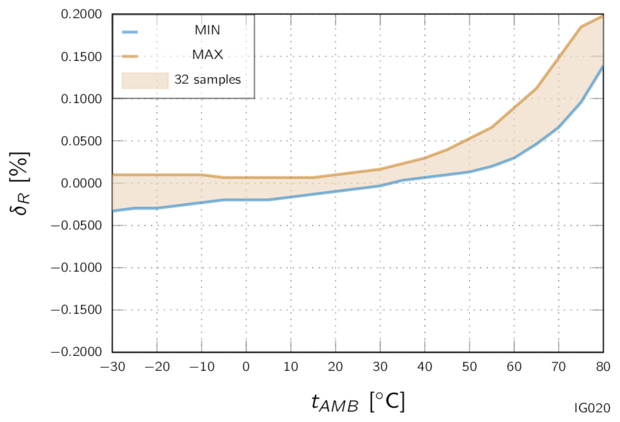

Periodicky cyklováno 32 kanálů v teplotním rozsahu a graf udává min a max odchylky během všech cyklů okolní teploty
Rozhraní RS-485
Svorky RS-485
SxA, SxB
Negativní vodič (D-)
A
Pozitivní vodič (D+)
B
Galvanické oddělení
Ano, viz obrázek níže (Pracovní izolace nesmí opustit SELV)
1x USB-C (Pouze pro servis)
2x USB 2.0 (Volitelné)
Grafické rozhraní
1x μHDMI (Volitelné)
Rozlišení grafického výstupu
až 4Kp60
WLAN (Volitelné)
Standard Wi-Fi
2,4 GHz, 5,0 GHz IEEE 802.11b/g/n/ac
Bluetooth
Bluetooth 5.0 s BLE
Diverzita WLAN
1×1 SISO
Konektor antény
1x RP-SMA female
LTE (Volitelné)
Varianty
Cat 1
Cat 4
Výrobce
Quectel
Quectel
Označení LTE modemu
EC200U-EUAB
EC200U-EUAP
EC200A-EUHA
Kategorie a přenosová rychlost
Cat 1 (10/5 Mbps)
Cat 4 (150/50 Mbps)
LTE-FDD pásma
B1/3/4/7/8/20/28
B1/3/5/7/8/20/28
LTE-TDD pásma
B38/40/41
B38/40/41
GSM
GSM900/DSC1800
GSM900/DSC1800
Třída GPRS
12
12
Třída EDGE
-
12
Maximální RF výkon GSM900
33 dBm ±2 dB
33 dBm ±2 dB
Maximální RF výkon DSC1800
30 dBm ±2 dB
30 dBm ±2 dB
Maximální RF výkon LTE-FDD
23 dBm ±2 dB
23 dBm ±2 dB
Maximální RF výkon LTE-TDD
23 dBm ±2 dB
23 dBm ±2 dB
Typ sim karty
microSIM
microSIM
Konektory antén
1x SMA female (MAIN)
+1x navíc SMA female pouze pro varianty s GNSS
2x SMA female (MAIN, DIV)
GNSS (pouze EC200U-EUAP)
GPS, GLONASS, BeiDou, Galileo, QZSS
-
Poznámka:
Více informací o perifériích a přístupu k nim skrze OS naleznete v sekci Periférie.
TPM
Cesta v operačním systému:
/run/unipi-plc/by-sys/tpm/dev
Podrobnosti:
Trusted Platform Module 2.0
Výrobce: Infineon
Čip: OPTIGA SLB 9672 FW16
Sběrnice: spi6
Čip TPM poskytuje kryptografické funkce pro zabezpečení hardwarové identity a integrity zařízení. Obsahuje unikátní klíče a obsahuje certifikáty výrobce a vlastní klíče pro ověření totožnosti jednotky.
Cesta v OS
/run/unipi-plc/by-sys/tpm/dev
%hide technické parametry
Verze TPM
Trusted Platform Module 2.0
Sběrnice
SPI (33 MHz)
Retain
Velikost paměti
128 kB (základní)
Typ paměti
NVRAM
Sběrnice
SPI (30 MHz)
Model
MB85RS1MT
Životnost
1013 krát / byte
RTC
Baterie
CR2032 lithiová baterie
Sběrnice
I2C
Model
MCP79410
Živostnost
Přibližně 10 let
Blokový diagram
Blokový diagram Unipi Edge E410 (plná varianta)
